Cекционные ворота серии Ryterna R40

В секционных воротах серии R40 вместо традиционных торсионных пружин, расположенных на валу, используются пружины растяжения. Пружины размещаются в пластиковом коробе вдоль горизонтальных направляющих.

Отсутствие торсионной системы позволяет устанавливать гаражные ворота в помещениях с притолокой высотой всего от 80 мм. Максимально возможные габариты ворот составляют 3000 мм по ширине и 2650 мм по высоте.

В зависимости от взаимного расположения короба и направляющих различают три варианта конструкции:

Варианты расположения пружин растяжения

R40-SM

сбоку - модификация SM

производственная сборка системы балансировки и направляющих

минимальный размер перемычки – 110 мм, если нет привода и уплотнитель находится на верхней панели

возможен низкий подъем полотна и две горизонтальные направляющие

желаемый размер перемычки для ворот с приводом – 150 мм, если уплотнитель расположен на верхней панели

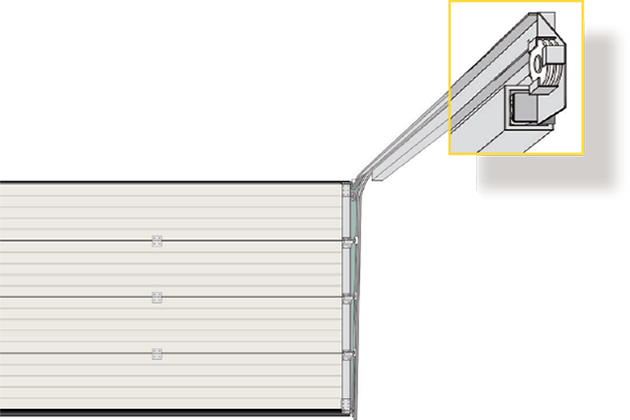

R40-UM

снизу - модификация UM

уравновешивающая система и направляющие для ворот собираются на производстве

минимальный размер перемычки – 110 мм без привода и 150 мм с ним (если уплотнитель на верхней панели)

предполагается низким подъем полотна и наличие двух горизонтальных направляющих, под которыми расположены пружины

если уплотнитель на перемычке, ее минимальный размер – 90 мм

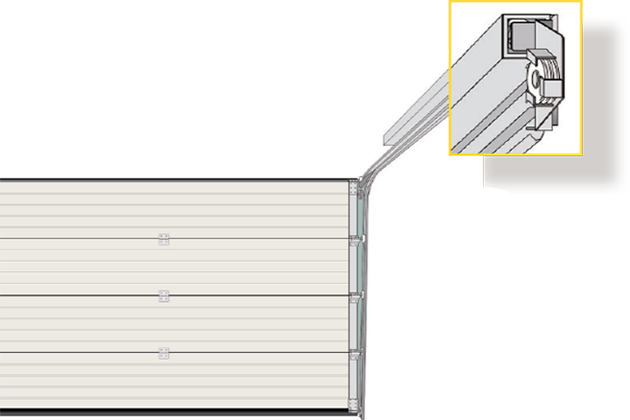

R40-TM

сверху - модификация TM

пружины растяжения и направляющие собираются на производстве

минимальный размер перемычки – 180 мм вне зависимости от наличия или отсутствия привода управления

пружины растяжения эргономично располагаются над направляющими и гарантируют безопасность

верхний уплотнитель находится на последней сверху секции панелей, доступ влаги внутрь исключен
